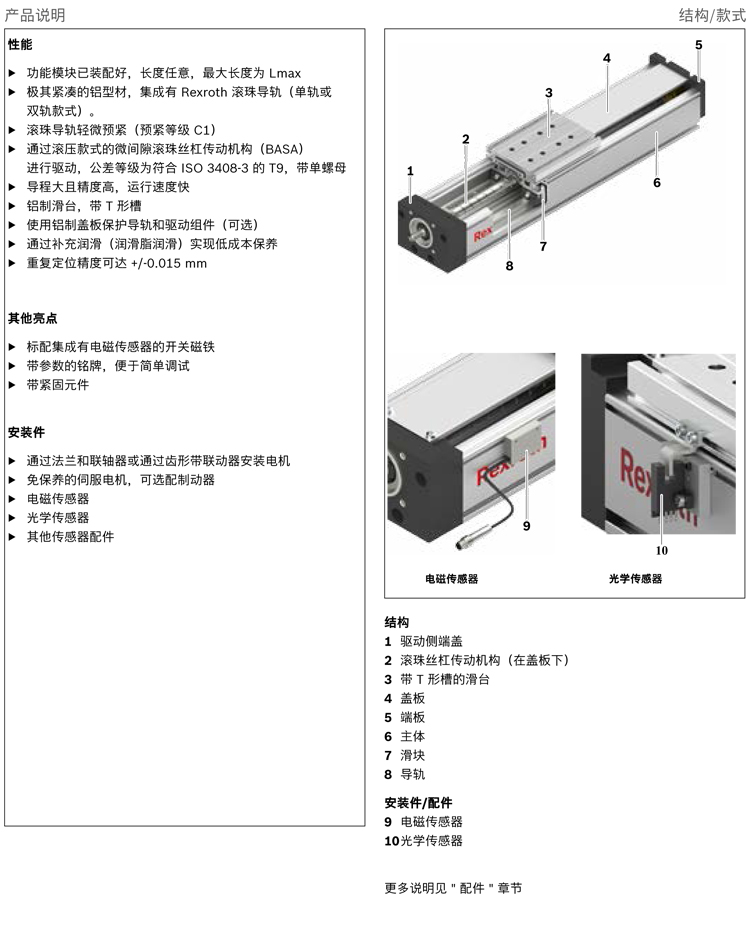

力士樂直線模組之功能模塊FMS產品說明
  功能模塊已裝配好,長度任意,最大長度為 Lmax

  極其緊湊的鋁型材,集成有 Rexroth 滾珠導軌(單軌或雙軌款式)。

  滾珠導軌輕微預緊(預緊等級 C1)

  通過滾壓款式的微間隙滾珠絲杠傳動機構(BASA)

  進行驅動,公差等級為符合 ISO 3408-3 的 T9,帶單螺母

  導程大且精度高,運行速度快

  鋁制滑臺,帶 T 形槽

  使用鋁制蓋板保護導軌和驅動組件(可選)

  通過補充潤滑(潤滑脂潤滑)實現低成本保養
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

線性模組是一種直線傳動裝置,主要有兩種方式。一種是滾珠絲杠和直線導軌組成,另一種是用同步帶及同步帶輪組成。其使用范圍廣,安裝方便,精度高,以為廣大的用戶所接受!省去了自己制作直線運動的機構的具體環節。

主要參數

 力士樂直線模組

力士樂直線模組之功能模塊

  結構

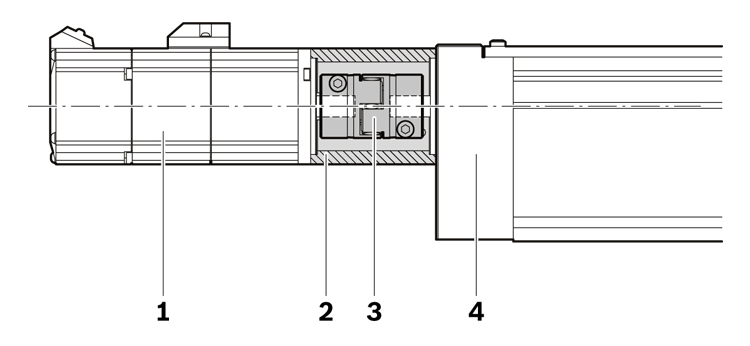

  法蘭和聯軸器的結構

  在所有帶滾珠絲杠傳動機構的功能模塊上,可通過法蘭和聯軸器安裝電機。法蘭用來連接功能模塊和電機并作為連軸器的外殼。通過聯軸器可將電機的驅動轉矩不扭轉地傳遞到功能模塊的驅動軸上。

  我們的標準聯軸器可補償系統的熱膨脹。

  1,電機

  2,法蘭

  3,聯軸器

  4,功能模塊

力士樂直線模組之功能模塊

力士樂直線模組

資料下載
授權證書


應用范圍

機床、木工機械、激光切割等
