FEE二通比例節流閥特征：

-先導式二通比例節流閥

-安裝面按DIN ISO 7368-BA-06-2-A

-節流閥芯是電氣位置閉環控制的

-油流方向A至B

-如果電源故障，例如電纜斷（或者如果啟動撤銷1）），節流閥芯自動移動到它的關閉位置，阻斷A至B的流量

-能夠與壓力補償器一起使用，用于帶壓力補償?shù)牧髁靠厥?/p>

-型號FE也帶有外部放大器（單獨訂貨）

-型號FEE：和集成電控裝置**匹配，能夠選擇提供電壓或電流接口。

1）僅型號FEE

 閥型號FE(E)是先導控制的二通比例節流閥（插裝閥），用于閉環控制流量的無級調節。

技術設計

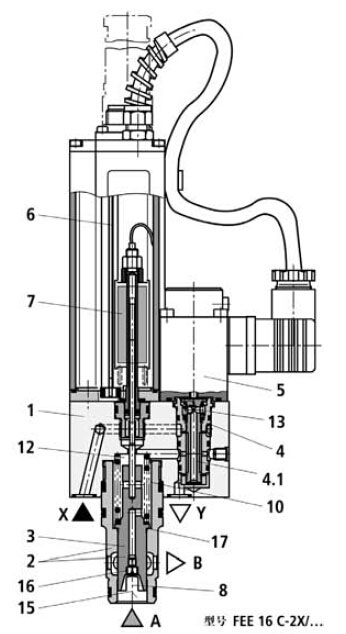

閥由4個主要部分組成：

-帶連接面的蓋板（1），用于控制油的連接

-主閥（2）帶有節流閥芯（3）

-先導閥（4）帶有比例電磁鐵（5）

-集成電控裝置（6）（型號FE沒有）帶位置傳感器（7）

功能說明

一般功能：

-指令值和節流閥芯（3）的閉環位置控制相關，因此確定了節流口（8）的開啟量。

-通過節流口的流量取決于節流口（8）上的壓降（Δp）和節流閥芯（3）的位置。

-通過位置傳感器（7）獲得節流閥芯（3）位置的實際值，指令值和實際值在電控裝置（6）內進行比較，偏差值處理后作為調整變量送給比例電磁鐵（5），并且由先導閥（4）糾正節流閥芯（3）的位置。

-面積（15）和面積（2）的面積關系=1：1.

-油流方向A→B，X連接至A，或者外部連接。

-一般功能：對于外部控制供油，為了使閥的功能正確，X口壓力必須≥A口的壓力

-控制油旁通通過節流口（16），加大了振蕩阻尼

-當啟用撤銷時，節流閥芯（3）在閥套內移動直至到達端部止檔（17）（關閉位置），所以阻斷了A→B的流量。

-節流閥芯位置由0V或4mA指令值進行閉環控制，但是節流口（8）仍然處于A→B的正遮蓋位置

-在0V或4mA指令值以及啟用不激活的情況下，泄漏油通過節流閥芯（3）和先導控制閥（4）。
