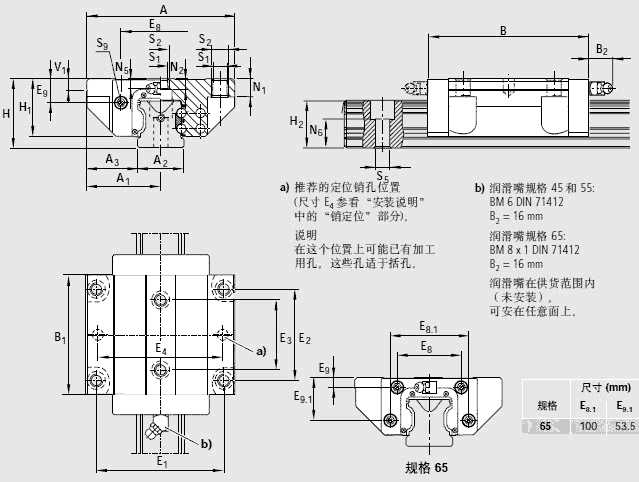

滾珠導軌滑塊
A | 140 | |
A1 | 70 | |
A2 | 53 | |
A3 | 43.5 | |
B | 159 | |
B1 | 115.5 | |
E1 | 116 | |
E2 | 95 | |
E3 | 70 | |
E8 | 80 | |
E9 | 22.3 | |
H | 70 | |
H1 | 57 | |
H21) | 48.15 | |
H22) | 47.85 | |
K3 | 9 | |
N1 | 18 | |
N2 | 13.5 | |
N6±0.5 |
29.0 |
|
S1 | 12.4 | |
S2 | M14 | |
S5 | 16 | |
S9 |
M5*8 |
|
T | 120 | |
V1 | 12 | |
重量 | 5.20 | |
額定載荷C3) | 98 200 | ![]() |
額定載荷 C03) | 121 400 | |
額定轉矩 Mt3) | 3 100 | ![]() |
額定轉矩 Mto3) | 3 860 | |
額定轉矩 ML3) | 1 540 | ![]() |
額定轉矩 ML03) | 1 905 | ![]() |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
在此情 況下,表格中的C、Mt、和ML的值乘以1.26。
機床、木工機械、激光切割等
