R165363910
產品型號：R165363910 產品描述：鋼制標準滾珠滑塊 FLS-法蘭型 長 標準高 滾珠滑塊的密封不帶滾珠鏈
產品規格：65
預緊等級：C3
精度等級：UP
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

滾珠導軌滑塊

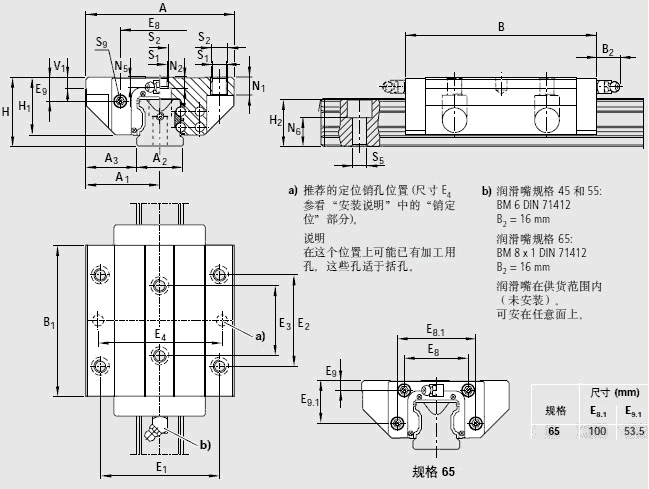

主要參數

A 170
A1 85
A2 63
A3 53.5
B 243
B1 194.6
E1 142
E2 110
E3 82
E8 76
E8.1 100
E9 11.0
E9.1 53.5
H 90
H1 76
H21) 60.15
H22) 59.85
K3 16
N1 23
N2 14.0
N6±0.5

38.5


S1 14.6
S2 M16
S5 18
S9

M4*7


T 150
V1 15
重量 14.15
額定載荷C3) 163 000
額定載荷 C03) 289 000
額定轉矩 Mt3) 6 440
額定轉矩 Mto3) 11 7420
額定轉矩 ML3) 4 620
額定轉矩 ML03) 8 190

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
   在此情 況下，表格中的C、Mt、和ML的值乘以1.26。

資料下載

R165363910.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
