R166671320
產品型號：R166671320 產品描述：鋼制標準滑塊 SKS-窄型 短 標準高 滾珠滑塊的密封不帶滾珠鏈
產品規格：30
預緊等級：C1
精度等級：H
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

滾珠導軌滑塊

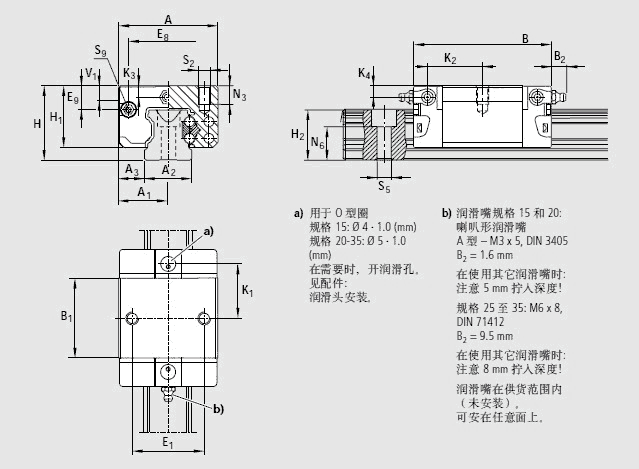

主要參數

A 60
A1 30
A2 28
A3 16.0
B 75.3
B1 45.0
E1 40
E8 48.40
E9 14.60
H 42
H1 35.35
H21) 28.55
H22) 28.35
K1 28.80
K2 30.50
K3 6.05
K4 6.05
N3 12.0
N6±0.5

17.0


S2 M8
S5 9.0
S9

M3*5


T 80
V1 7.0
重量 0.60
額定載荷C3) 22 100
額定載荷 C03) 24 800
額定轉矩 Mt3) 380
額定轉矩 Mto3) 430
額定轉矩 ML3) 133
額定轉矩 ML03) 150

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
   在此情 況下，表格中的C、Mt、和ML的值乘以1.26。

資料下載

R166671320.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
