R169381410
產品型號:R169381410 產品描述:鋼制標準滾珠滑塊 FNN-法蘭型 標準長 低 滾珠滑塊的密封不帶滾珠鏈
產品規(guī)格:20
預緊等級:C1
精度等級:N
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

滾珠導軌滑塊

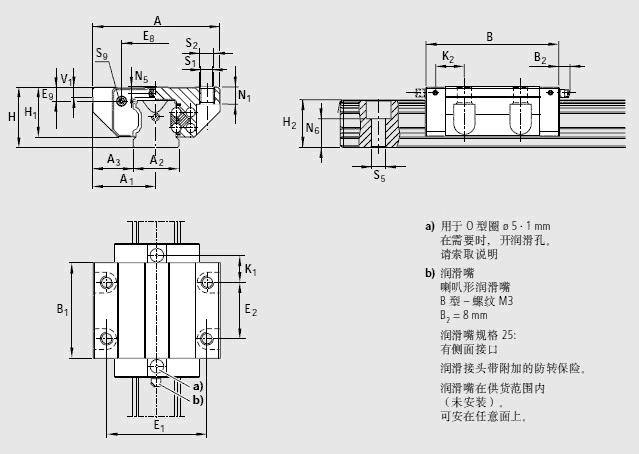

主要參數

A 59
A1 29.5
A2 20
A3 19.5
B 72.5
B1 49.6
E1 49
E2 32
E8 30.5
E9 5.6
H 28
H1 23.0
H2 1) 20.75
H2 2) 20.55
K1 13.0
K3 3.6
N1 7.7
N6±0.5

13.2


 S1 5.3
S2 M6
S5 6.0
S9

M3*5


T 60
V1 6.0
重量 0.40
額定載荷C3) 14 500
額定載荷 C03) 24 400
額定轉矩 Mt3) 190
額定轉矩 Mto3) 310
額定轉矩 ML3) 100
額定轉矩 ML03) 165

1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
3)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
   額定載荷和額定動轉矩是以100,000米行程為基礎確定的(根據ISO 14728-1),但實際中經常是以50,000米行程為基礎。
   在此情況下,表格中的C、Mt、和ML的值乘以1.26。
1332

資料下載
授權證書


應用范圍

機床、木工機械、激光切割等
