CKR15-110
產品型號:CKR15-110 部 件 號:R0364 400 00
部件說明:集成模塊
結構說明:1.齒形帶
2.驅動端頭
&n
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

帶滾珠導軌系統和滾珠絲杠的直線運動模塊(MKK):這些模塊使用極為緊湊的鋁型材制造,集成力士樂滾珠導軌系統。使用滾珠絲杠提供驅動動力。優點是高負載能力、定位精度和重復定位精度。帶滾珠導軌系統和齒形帶驅動裝置的直線運動模塊(MKR):這些模塊使用極為緊湊的鋁型材制造,集成力士樂滾珠導軌系統。齒形帶驅動裝置提供驅動動力,可實現5m/s的運行速度。集成的博世力士樂零間隙導軌系統的高負載能力和優化的運行特性可以實現負載的快速移動。

主要參數

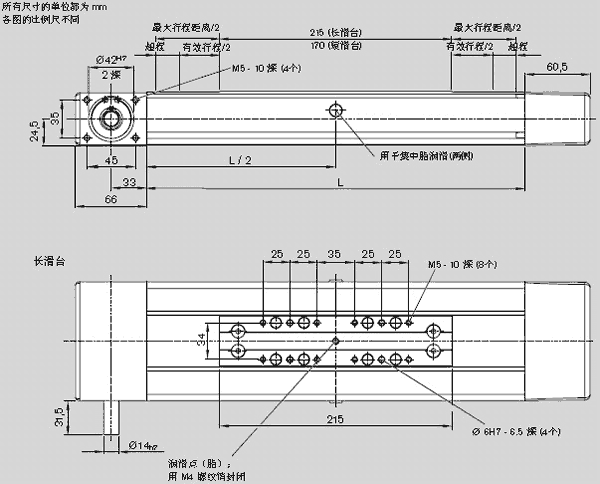

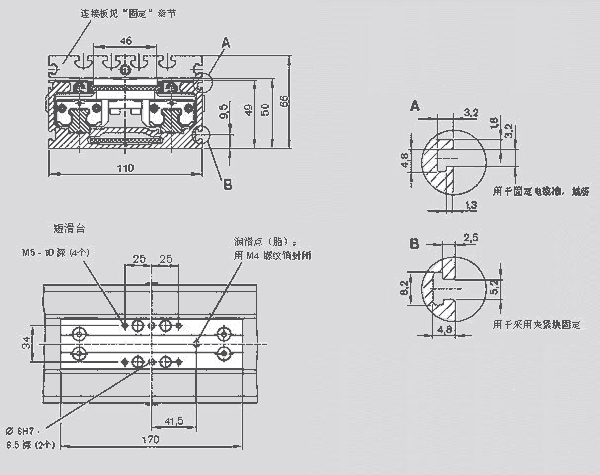

尺寸 A*H 110 x 50
H1 66
滑臺長度 170 215
齒形帶型號 ATL 5
導向的額定動載荷 C 14000  22740
額定動轉矩 Mt 350  570
額定動轉矩 ML 80 960
guanxingju Iy 32,68
guanxingju Iz 282,9
移動重量 mb 0,87
*大長度 Lmax 4500
單位長彈性系數 cspec 1050
*大許用力 Fz1max 10760 17480
*大許用力 Fz2max 5380 8740
*大許用力 Fzymax 3120 5060
*大許用轉矩有Mtmax 170 280
*大許用轉矩有MLmax 40  370

資料下載
授權證書


應用范圍

機床、木工機械、激光切割等
