MLR 10-110

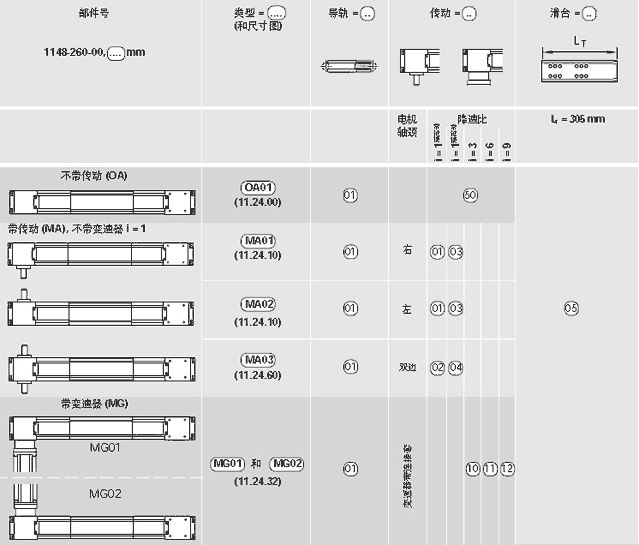

產品型號：MLR 10-110 部 件 號：R1148 260 00
部件說明：直線運動模塊
結構說明：1.一個緊湊的、表面氧化的鋁型材
2.帶內靠式滾輪的內裝力士樂滾輪導軌
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

帶滾珠導軌系統和滾珠絲杠的直線運動模塊（MKK）：這些模塊使用極為緊湊的鋁型材制造，集成力士樂滾珠導軌系統。使用滾珠絲杠提供驅動動力。優點是高負載能力、定位精度和重復定位精度。帶滾珠導軌系統和齒形帶驅動裝置的直線運動模塊（MKR）：這些模塊使用極為緊湊的鋁型材制造，集成力士樂滾珠導軌系統。齒形帶驅動裝置提供驅動動力，可實現5m/s的運行速度。集成的博世力士樂零間隙導軌系統的高負載能力和優化的運行特性可以實現負載的快速移動。

主要參數











滑臺長度 305
額定動載荷 Cx 31 000
額定動載荷 Cy 18 200
額定動轉矩 Mt 629
額定動轉矩 ML 1121
*大允許負載力力矩 Fx,max 8000
*大允許負載力力矩 Fy,max 4800
*大允許負載力力矩 Mt,max 49
*大允許負載力力矩 Ml,max 302
滑臺重量 kg 3.3
*大長度 Lmax 10000
面轉動慣量 lx 423
面轉動慣量 ly 686
齒形帶型號 AT 10
寬度 mm 50
齒距 mm 10
*大齒形帶傳動力 N 1740
彈性*限 N 7500
重量 kg 0.0141*L+10.3

資料下載

MLR 10-110.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
