博世力士樂滾珠導套和軸的品質經過數(shù)十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規(guī)格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環(huán)境。

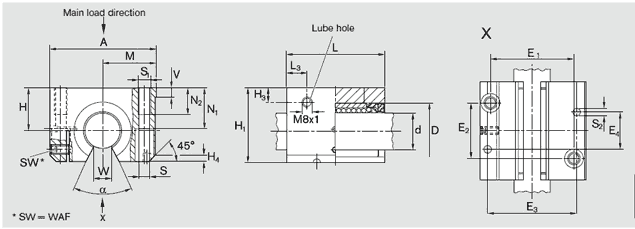

ød | 12 | |
D | 22 | |
H 1) (+0.008,-0.016) | 18 | |
H1 | 28 | |
M1) ±0.01 | 21.5 | |
A | 43 | |
L | 39 | |
E1 | 32±0.15 | |
E2 | 23±0.15 | |
E3 | 34 | |
E4 | 32 | |
S 2) | 4.3 | |
S1 | M5 | |
S23) | 4 | |
N1 | 16.5 | |
N2 | 11 | |
H3 | 10 | |
L3 | 10.5 | |
V | 5 | |
SW | 2.5 | |
W 4) | 6.5 | |
H4 | 1.5 | |
角度a(o) | 66 | |
徑向間隙(um) | +28 -1 | |
額定載荷4) (N) C | 1060 | |
額定載荷4) (N) C0 | 510 | |
重量(KG) | 0.11 |
機床、木工機械、激光切割等
