R103461220
產品型號：R103461220 產品描述：直線導套組件，開式，可調，輕型精密串聯軸承座（鋁），兩個前置式密封圈
軸
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

博世力士樂滾珠導套和軸的品質經過數十年的驗證，適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂，因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此，應用范圍廣泛，包括腐蝕性環境。

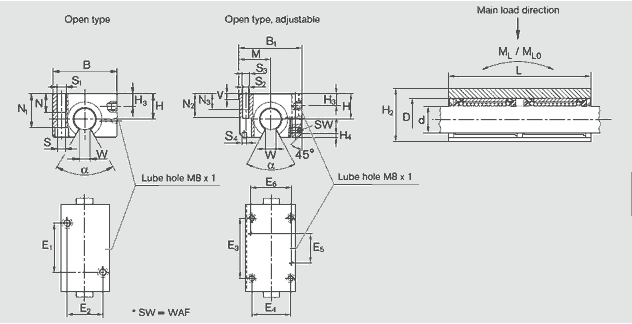

主要參數



ød 12
D 22
H 2) (+0.008,-0.016) 18
H2 30
H3 10
M2) ±0.01 21.5
B 42
B1 43
L  76
E13) ±0.15 40
E23) ±0.15 30
E3 3）±0.15 56
E43) ±0.15 32
E5 24
E6 34
S 4) 5.3
S1 M6
S25) 4.3
S3 M5
S46) 4
N 13
N1 25
N2 16.5
N3 11
V 5
SW 2.5
W7) 6.5
H4 1.5
角度a(0) 66
徑向間隙 出廠時用h5的軸（公差下限），在擰緊的狀態下，做了無間隙調整
額定載荷4) （N) C 1720
額定載荷4) （N) C0 1020
縱向傾覆力矩（Nm)ML 11
縱向傾覆力矩（Nm)ML0 7
重量（KG) 0.22

資料下載

R103461220.pdf


授權證書


應用范圍

機床、木工機械、激光切割等
