博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規(guī)格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環(huán)境。

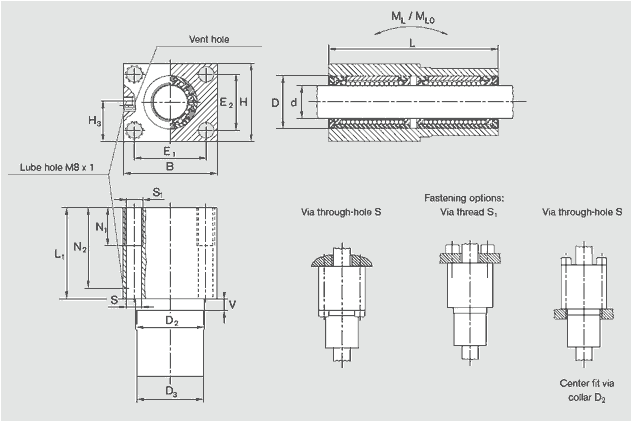

ød | 20 | |
D | 32 | |
D21)g7 | 42 | |
D3(-0.1 -0.3) | 42 | |
H | 50 | |
H3 | 27 | |
B | 60 | |
L | 104 | |
L1 | 60 | |
E1±0.15 | 45 | |
E2 ±0.15 | 35 | |
S 2) | 8.4 | |
S1 | M10 | |
N1 | 22 | |
N2 | 50 | |
V | 10 | |
徑向間隙(um) | +43 +11 | |
額定載荷4) (N) C | 3280 | |
額定載荷4) (N) C0 | 2100 | |
縱向傾覆力矩(Nm)ML | 84 | |
縱向傾覆力矩(Nm)ML0 | 54 | |
重量(KG) | 0.55 |
機床、木工機械、激光切割等
