博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

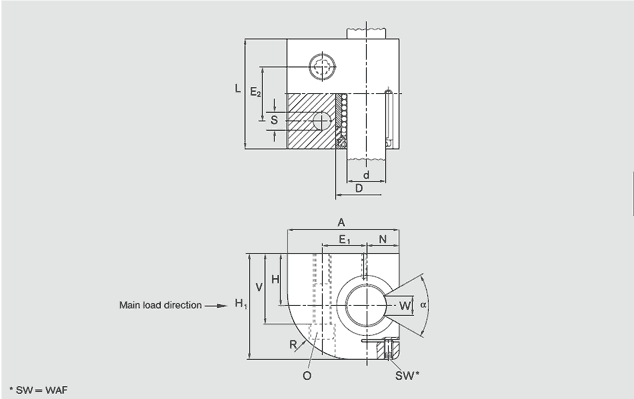

ød | 40 | |
H | 45 | |
H1 | 100 | |
L | 97 | |
A | 110 | |
E1 | 43±0.15 | |
E2 | 48±0.15 | |
N | 32 | |
D | 62 | |
V | 67 | |
S | 15.5 | |
SW | 4 | |
O | M14X90 | |
R | 66 | |
W | 19.5 | |
角度a(0) | 56 | |
徑向間隙 | +35 -3 | |
H的公差 | +8 -16 | |
額定載荷4) (N) C | 7680 | |
額定載荷4) (N) C0 | 4480 | |
重量(KG) | 4.8 |
機床、木工機械、激光切割等
