博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

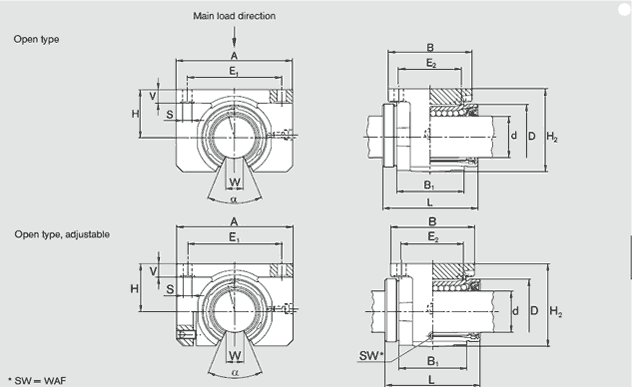

ød | 60 | |
D | 90 | |
H | 60 | |
H2 | 105 | |
L | 125 | |
A | 160 | |
B | 92 | |
B1 | 95 | |
E1 | 132±0.25 | |
E2 | 65±0.25 | |
S | 11 | |
V | 15 | |
W | 27.2 | |
SW | 6 | |
角度a(o) | 54 | |
徑向間隙 | +50 +5 | |
公差用于尺寸H | +8 -26 | |
額定載荷 (N) C | 11800 | |
額定載荷(N) C0 | 9780 | |
重量(KG) | 5.78 |
機床、木工機械、激光切割等
