博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

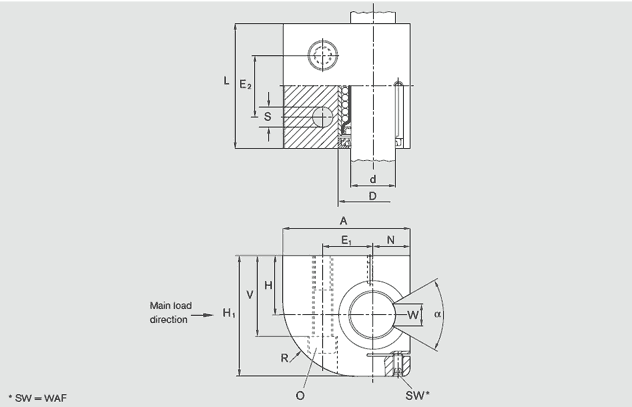

ød | 50 | |
H | 50 | |
H1 | 115 | |
L | 125 | |
A | 127 | |
E1 | 50±0.50 | |
E2 | 62±0.50 | |
N | 38 | |
D | 75 | |
V | 78 | |
S | 17.5 | |
SW | 5 | |
O | M16X110 | |
R | 77 | |
W | 21 | |
角度a(0) | 50 | |
徑向間隙 | +45 +5 | |
H的公差 | +8 -25 | |
額定載荷4) (N) C | 8470 | |
額定載荷4) (N) C0 | 6900 | |
重量(KG) | 8.0 |
機床、木工機械、激光切割等
