博世力士樂滾珠導套和軸的品質經過數十年的驗證,適用于通用機械、專用機械、夾具和眾多特殊的應用場合。 博世力士樂提供多種標準款式產品。eLINE系列滾珠導套和直線導套組件采用無間隙結構。 它們已經預加潤滑脂,因此在整個壽命周期內均保證潤滑效果。產品規格范圍適用于軸徑8mm至40mm的軸。博世力士樂產品包括采用熱處理鋼、不銹鋼或鍍硬鉻處理的各種不同公差等級的軸。因此,應用范圍廣泛,包括腐蝕性環境。

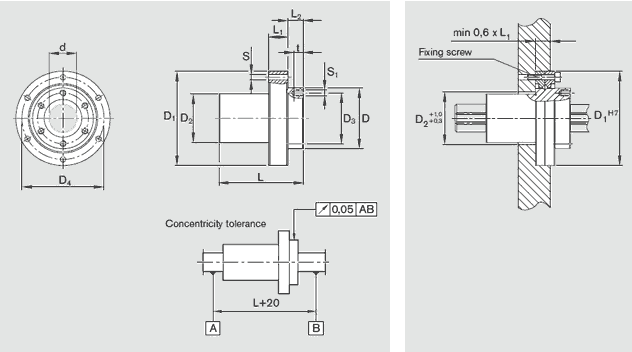

規格 | 25 | |
ød | 23 | |
Dh7 | 50 | |
Dh7 | 78 | |
D2 | 40 | |
D3 | 42 | |
D4 | 68 | |
L | 70-0.3 | |
L1 | 16 | |
L2 | 13 | |
S | 4.5 | |
S1 | M5 | |
t | 8 | |
抗扭滾珠導套額定扭矩Mt(Nm) | 129 | |
抗扭滾珠導套額定扭矩Mt0(Nm) | 239 | |
抗扭滾珠導套額定載荷(N) C | 9800 | |
抗扭滾珠導套額定載荷(N) C0 | 16100 | |
交叉滾子軸承額定載荷(N) C | 9110 | |
交叉滾子軸承額定載荷(N) C0 | 11500 | |
轉速界限 | 1000 | |
擰緊力矩 固定螺栓(Nm) | M4 3.9(Nm) | |
重量:直線導套(KG) | 0.75 |
機床、木工機械、激光切割等
